АВР 100–4000 А — промислові системи резервування

Опис рішення

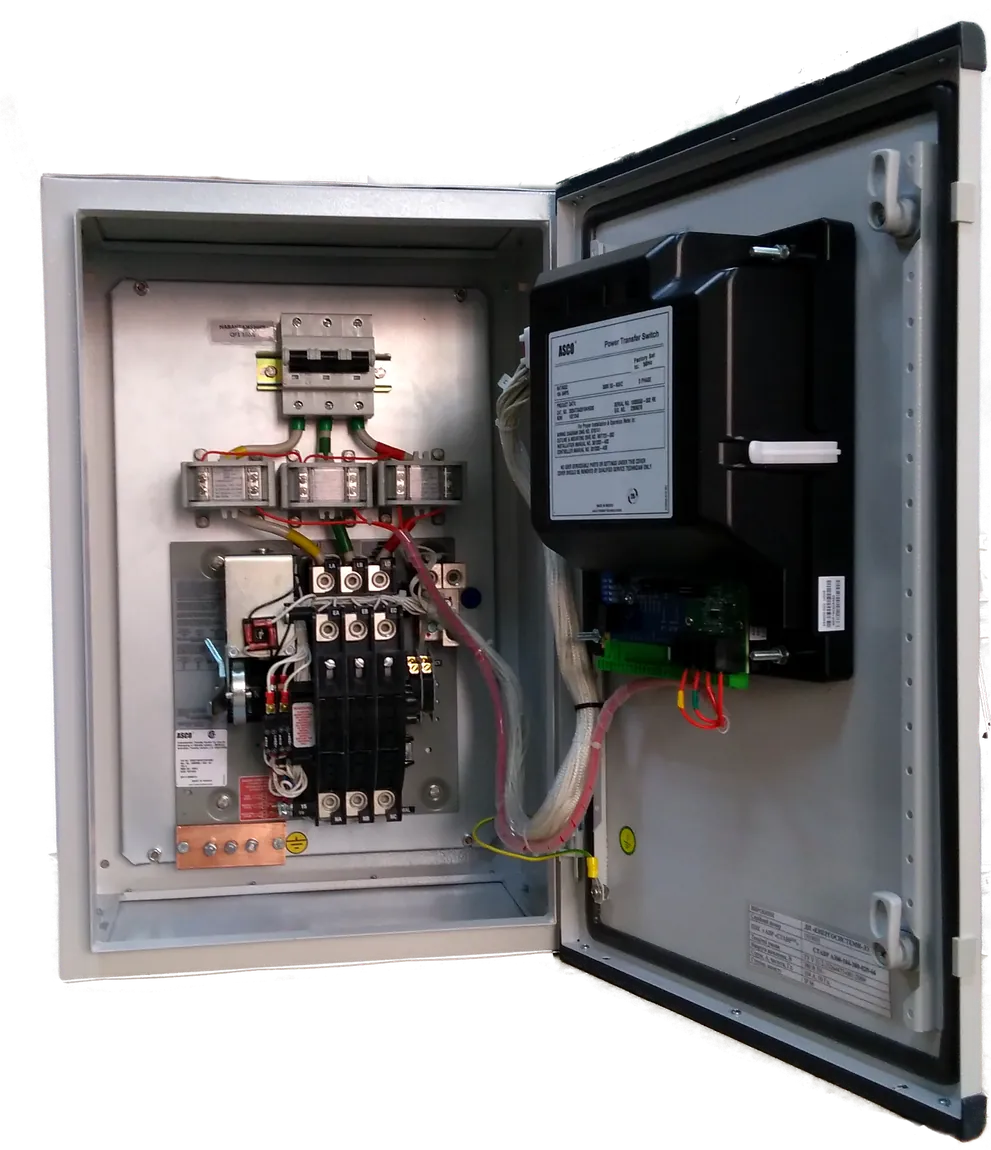

Соленоїдний привід у рішеннях СТАВР

Для промислових АВР СТАВР ми застосовуємо двопозиційні або трипозиційні комутаційні механізми із соленоїдним приводом. Принцип його роботи такий: під час команди на перемикання електромагніт створює короткочасне потужне зусилля, яке швидко переводить силовий механізм у задане положення.

Серед різних конструкцій АВР рішення з соленоїдним приводом вирізняються швидкою реакцією, простою механікою, високою повторюваністю перемикання та надійністю. Саме тому така конструкція доцільна для промислових, комерційних та інфраструктурних об’єктів, де важливі не тільки наявність резерву, а й правильна швидка дія механізму.

Конструкції механізмів перемикання АВР

Залежно від завдань резервного електроживлення АВР СТАВР виконуються з двопозиційними (I–II) або трипозиційними (I–0–II) механізмами.

Двопозиційний механізм (I–II)

Швидко перемикає навантаження між основним і резервним джерелами без фіксованого середнього положення. Застосовується, коли необхідно мінімізувати перерву електроживлення.

Трипозиційний механізм (I–0–II)

Має фіксоване положення «0», у якому навантаження відключене від обох джерел. За командою контролера дозволяє перевести навантаження у відключений стан.

Захисні дії трипозиційного виконання. За командою контролера можливе відключення при перевантаженні джерела обмеженої потужності, зникненні фази, неприпустимому перекосі фаз або аварійних відхиленнях напруги. Ці дії реалізуються за наявності відповідних вимірювань, налаштувань і алгоритмів контролера.

Дугогасні камери призначені для гасіння дуги під час комутації контактів.

Комутаційні апарати та стандарти

Клас PC / AC-33B

IEC 60947-6-1 — стандарт для комутаційної апаратури перемикання живлення. Клас PC та категорія застосування AC-33B належать до характеристик комутаційного апарата.

Відповідність цим характеристикам перевіряють за документацією конкретної моделі, обраної для комплектації АВР.

ASCO 7000 Series / UL 1008

Для комплектації на базі ASCO 7000 Series виконання та сертифікацію за UL 1008 підтверджують документацією відповідного комутаційного апарата.

Сертифікація комутаційного апарата за UL 1008 не означає автоматичної UL-сертифікації шафи АВР у зборі.

Керування та контроль

Безпечне перемикання

АВР СТАВР у швидкодіючих рішеннях використовує комутаційні апарати класу PC із соленоїдним приводом, механічні та електричні блокування, контроль стану джерел живлення і зрозумілу логіку керування для безпечного перемикання навантаження.

Дистанційний моніторинг і керування

Передбачаються у складі комплектного рішення для конкретного об’єкта. Функції дистанційного моніторингу та керування визначаються комплектацією й технічним завданням.

Синфазне перемикання

За наявності синфазного монітора контролер відстежує фазові умови між основним і резервним джерелами та визначає момент швидкісного перемикання. Це допомагає зменшити ударні перехідні процеси для чутливого навантаження.

Перемикання виконується з короткочасним розривом живлення — синфазний монітор допомагає зменшити перехідні/ударні струми під час перемикання працюючих електродвигунів компресорів, насосів та іншого обладнання між джерелами живлення, сприяючи продовженню їхньої роботи без зупинки.

Особливості → Синфазний монітор швидкісного АВР

Комплектне рішення СТАВР

СТАВР — комплектний низьковольтний електротехнічний пристрій, який виготовляється відповідно до технічних умов ТУ У 31.2-25264473-001:2009 «Пристрої розподільчі низьковольтні комплектні “СТАВР”». Виріб виготовляється як комплектне рішення для конкретного об’єкта з урахуванням силової частини, автоматики, блокувань, логіки перемикання, контролю джерел живлення, індикації, дистанційного моніторингу та керування, сервісних режимів і комплекту технічної документації. Вироби СТАВР мають сертифікат відповідності ДСТУ.

Система управління якістю

Система управління якістю ДП «ЕНЕРГОСИСТЕМИ-ЛУДЖЕР» щодо виробництва АВР та ВРП з АВР «СТАВР» сертифікована за ДСТУ EN ISO 9001:2018 (ISO 9001:2015, IDT). Переглянути сертифікат і сферу сертифікації →

Особливості АВР СТАВР

У промислових системах резервного живлення важлива не тільки наявність резервного джерела, а й швидкість, надійність та повторюваність перемикання. Саме тому для відповідальних об’єктів доцільно застосовувати АВР із соленоїдним приводом.

Швидка реакція перемикання для критичних навантажень

Соленоїдний механізм забезпечує швидке перемикання силових контактів за рахунок короткого електромагнітного імпульсу. Це дозволяє оперативно перевести навантаження з основного джерела живлення на резервне при аварії або нестабільності мережі.

Синфазний монітор швидкісного АВР

Для швидкісного перемикання з розривом АВР контролює фазові умови між основним і резервним джерелом та очікує безпечний момент перемикання.

Це зменшує ударні перехідні процеси для електродвигунів, UPS, трансформаторів, автоматики та іншого чутливого навантаження.

Синфазний монітор не робить перемикання “без розриву”, але дозволяє виконати швидке перемикання з розривом у контрольований момент.

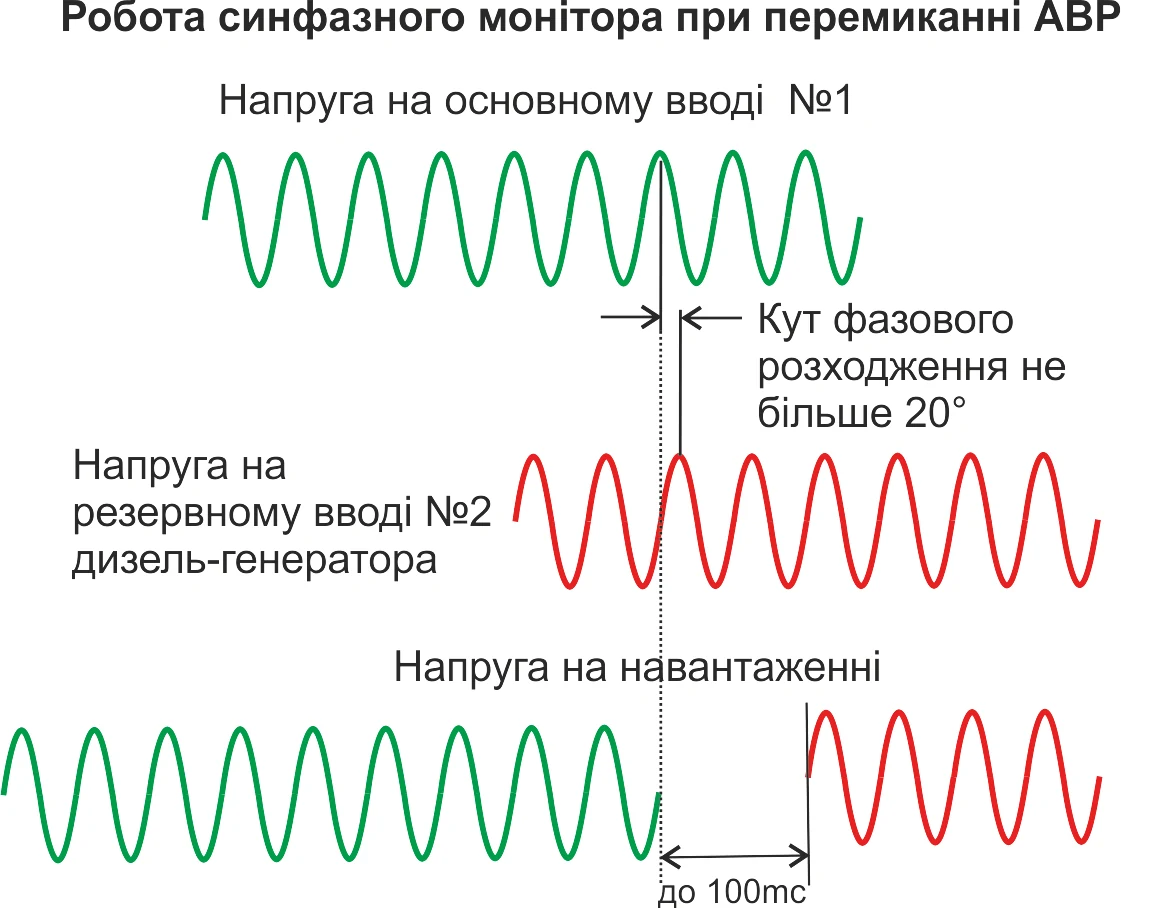

Принцип роботи синфазного монітора при перемиканні АВР

Принцип контролю фазового кута між основним вводом і резервним джерелом перед швидкісним перемиканням АВР.

Простий та надійний механізм роботи

Конструкція соленоїдного АВР має менше рухомих елементів порівняно з моторизованими рішеннями. Менша кількість механічних вузлів знижує ризик зношування, заклинювання та відмови приводу.

Міцний приводний механізм забезпечує стабільну роботу перемикача навіть у мережах, де часто виникають провали напруги, повторні включення або нестабільні режими.

Висока надійність у системах з частим перемиканням

Соленоїдні АВР добре підходять для систем, де можливі регулярні перемикання між джерелами живлення. Надійна робота при багаторазових циклах перемикання важлива для промислових об’єктів, комерційних будівель, інфраструктурних систем і резервних генераторних установок.

Низькі вимоги до обслуговування та тривалий термін служби

Завдяки простій конструкції та меншій кількості механічних компонентів соленоїдні АВР потребують мінімального технічного обслуговування. Регулярного огляду, контролю стану контактів, перевірки кріплень і базового очищення зазвичай достатньо для підтримання системи в робочому стані.

Менше зношування рухомих деталей означає нижчі експлуатаційні витрати та більший ресурс обладнання при довгостроковій роботі.

Широке застосування в промислових та комерційних системах

АВР соленоїдного типу можуть застосовуватися на заводах, у комерційних будівлях, лікарнях, серверних, об’єктах зв’язку та критичної інфраструктури. Вони сумісні з різними конфігураціями живлення: мережа / генератор, мережа / мережа, генератор / генератор, ДБЖ або BESS.

Такий підхід забезпечує гнучкість проєктування та надійну роботу системи резервного живлення там, де зупинка електроживлення неприпустима.

Контролер АВР

Автоматика керування соленоїдним АВР

Контролери для соленоїдних АВР класу PC мають спеціалізований набір функцій. Вони відрізняються від простих контролерів моторних приводів або контакторних схем, тому що відповідають не лише за команду перемикання, а й за якість джерел, дозволи, блокування та безпечний момент роботи перемикача.

Можливості контролера →

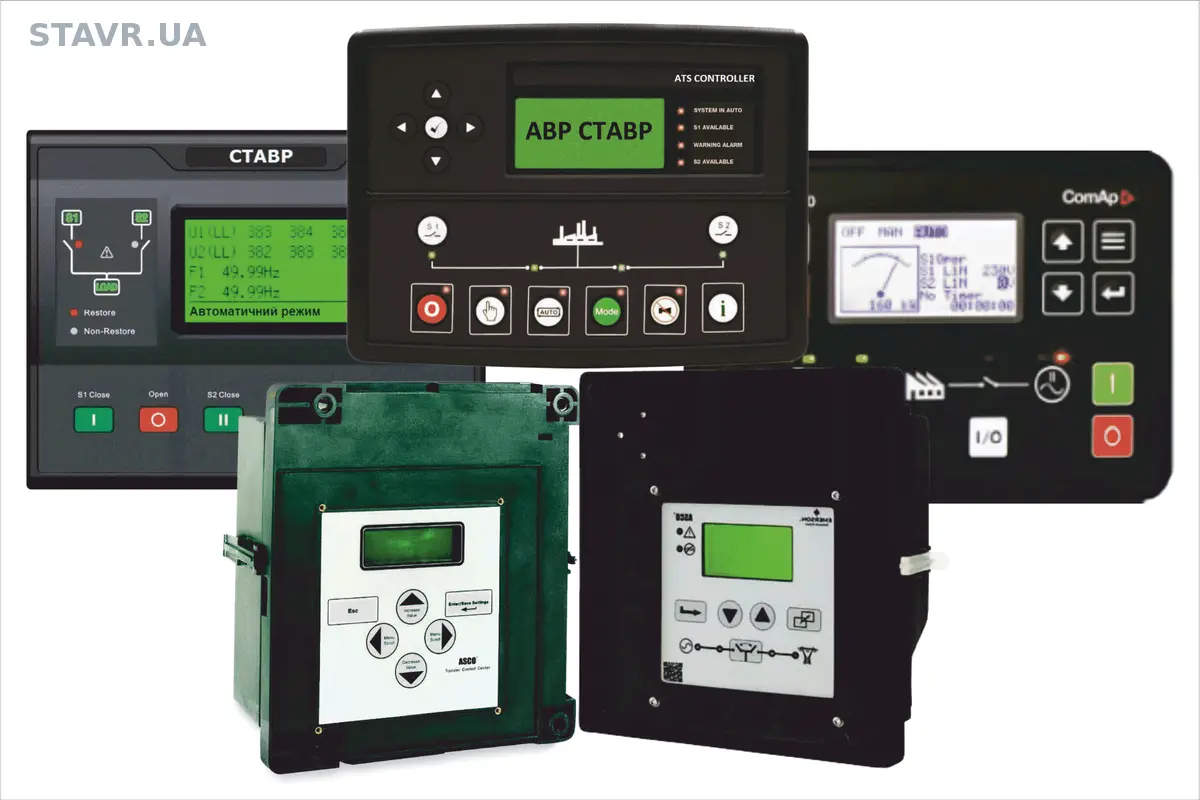

Контролери різних функціональних рівнів, що застосовуються у складі АВР СТАВР

Контроль джерел живлення

Контролер аналізує основне та резервне джерело: фазну і лінійну напругу, перекіс фаз, чергування фаз, частоту та допустимі межі роботи.

Вимірювання струму навантаження

Через трансформатори струму контролюється фактичне споживання навантаження: струм, активна, реактивна й повна потужність. Також контролер захищає резервне джерело — генератор або BESS — від перевантаження.

Синфазний монітор

Для швидкісного перемикання з розривом контролер може відстежувати фазові умови між мережею та резервним джерелом і давати дозвіл на перемикання у безпечний момент.

Захист від помилкових спрацювань

Налаштовувані таймери затримки відсікають короткочасні провали та імпульсні відхилення напруги, щоб система не виконувала зайвих перемикань.

Журнал подій і діагностика

Події, аварійні стани та параметри роботи зберігаються для аналізу якості мережі, причин аварійного перемикання та швидкого пошуку несправностей.

Диспетчеризація та інтеграція

Для промислових об’єктів передбачена передача даних у BMS або SCADA через RS-485, Modbus RTU чи інші інтерфейси — залежно від комплектації.

Коли потрібен АВР

АВР потрібен там, де зникнення основного живлення створює ризик для обладнання, процесу, безпеки об’єкта або безперервності роботи.

генераторне резервування;
серверні та критична інфраструктура;
виробничі лінії, насоси, вентиляція;
об’єкти зі складними ВРП або ГРЩ.

Що важливо при виборі

Для правильного підбору важливо знати струм навантаження, кількість вводів, кількість полюсів, тип джерел, вимоги до нейтралі, категорію застосування та логіку повернення на основне живлення.

Не просто шафа з автоматами

Хороший АВР — це не набір апаратів у корпусі, а узгоджена система силової частини, автоматики, блокувань, індикації та сервісного доступу.

Варіанти виконання АВР

Нижче — основні напрямки, для яких можна перейти на окремі сторінки з детальнішим описом.

АВР для генератора Мережа / генератор, запуск ДГУ, контроль готовності та безпечне повернення на мережу. АВР на три вводи Дві мережі, генератор, ДБЖ або BESS у складних схемах резервування. ВРП з АВР Ввід, розподіл, захист і автоматичне резервування в одному рішенні. ПЗІП — швидкодіючі пристрої захисту від імпульсних перенапруг Захист автоматики, контролерів і силового обладнання від грозових та комутаційних імпульсів. АВР для ДБЖ / UPS Комутування навантаження між UPS, bypass-лінією, генератором або BESS. АВР без розриву живлення CTTS-рішення для перемикання без знеструмлення навантаження у відповідальних системах.

Технічна база

Як вибрати АВР за номінальним струмом і навантаженням — пояснення Ith, Ie та категорій застосування на прикладах паспортних характеристик.

Для замовника важливо не просто купити “шафу АВР”, а розуміти, за якими ознаками перевіряється правильне перемикальне обладнання: стандарт, категорія застосування, ресурс, блокування та реальні умови роботи навантаження.

Вибір Як вибрати АВР Практична інженерна стаття: джерела живлення, навантаження, категорія застосування, тип апарата і типові помилки вибору. Читати → ПЗІП / SPD Огляд ПЗІП — захист від імпульсних перенапруг Як підбирати ПЗІП для систем резервного живлення: місце встановлення, класи захисту, імпульсні завади та захист автоматики. Читати → AC-33B Що таке AC-33B Пояснення категорії застосування для АВР: змішані навантаження, електродвигуни, пускові струми та ресурс комутації. Читати →

ПЗІП — швидкодіючі пристрої захисту від імпульсних перенапруг

ПЗІП застосовуються для обмеження короткочасних імпульсних перенапруг у мережі. Такі перенапруги можуть виникати під час грозових розрядів, комутацій потужних навантажень, аварійних режимів або перемикань джерел живлення.

Для АВР, ВРП, ДГУ, UPS та BESS це важливий елемент захисту, оскільки імпульсні перенапруги можуть пошкодити контролери, плати керування, вимірювальні кола, блоки живлення та інше чутливе електронне обладнання.

У рішеннях СТАВР ПЗІП підбирається відповідно до схеми живлення об’єкта, категорії захисту, системи заземлення, наявності генератора, ДБЖ або накопичувача енергії, а також вимог до сервісного обслуговування та сигналізації стану.

Читати повну статтю про ПЗІП →
